Place of Origin: NINGBO CHINA
ブランド名: NBLK
証明: ISO CE
Model Number: SHL, SH
支払いと送料の条件
Minimum Order Quantity: 10SETS
価格: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
直径: |
120*200mm マックス または オーダーメイド |
名前: |
ケーブルローラー |
材料: |
MC ナイロン/鋼/アルミニウム合金 |
適用する: |
地下ケーブル設置現場 |
名乗荷重: |
10kn 20kn |
保証: |
1年 |
直径: |
120*200mm マックス または オーダーメイド |
名前: |
ケーブルローラー |
材料: |
MC ナイロン/鋼/アルミニウム合金 |
適用する: |
地下ケーブル設置現場 |
名乗荷重: |
10kn 20kn |
保証: |
1年 |
ケーブル・ロール (ケーブル・ポリー,ケーブル・サポート・ロール) とは,ケーブル・システムにおいて重要な役割を果たします.この装置は,ケーブルシステムの安定性と整合性を維持できるようにする複数の機能を実行するように設計されています..
ケーブルロープの最初の重要な機能は,ケーブル路線の曲がりや方向の変化において特に重要なケーブル緊張を軽減することです.適切なサポートを提供することで,ケーブルロールはケーブルにかかるストレスを軽減します過剰な張力によって破損を防ぐため
二つ目に,ケーブル・プルイはケーブルの磨きを防ぐのに役立ちます.ケーブル・プルイの表面は通常は滑らかで,ケーブルとプルイの摩擦を減らすことを目的としています.この 設計 は,ケーブル の 表面 の 磨き を 防止 し,その 寿命 を 延長 する こと を 容易 に する.
また,ケーブルローリングは,ケーブルを特定の方向に固定し,ケーブルシステムの全体構造とレイアウトを保証します.この機能は,ケーブルシステムの安定性と信頼性を維持するために不可欠です.
耐久性のある材料で作られ,様々な環境に適応できる.この特性により,室内,室外,外部の様々な用途で信頼性のある動作が可能になります.高温低温などです
ケーブルロールの各機能は,ケーブルシステムが安定し,信頼性があることを保証するために不可欠です.これらの機能で装備されたケーブルロープは,さまざまなアプリケーションシナリオで高く評価されています.
ケーブルグラウンドロールは,直径が200mm未満のケーブルで使用するように設計されています. ユーザーの特定のニーズに合わせてナイロンとアルミの束の両方で提供されています.
トリプルシエブケーブルローラーは,必要な領域を通過するのに役立つより大きな直径のケーブルに使用されます.ユーザーの要求に応じて任意のターニングアングルで構築できます.
ケーブル入口保護ロールはケーブル延長に使用され,チューブ入口の任意の角度に置くことができ,単一のナイロンシートでロック可能な亜鉛で覆われた鋼の表面を有する.
Dシリーズケーブル入口保護ロールには,長さの固定メカニズムと,信頼性と強度のある設計を保証する単一のナイロンシブが装備されています.
ケーブル・ピートヘッド・ロールは,ケーブルとピートヘッドのロープを保護するように設計されています.
地下ケーブルを敷くための直線ケーブルローラー| 商品番号 | モデル | 作業負荷 (KN) | キャベルの直径 (mm) |
ケーブルローラー の 建設 | 体重 (kg) |
| 21171 | SHL1 | 10 | Φ150 | 鋳造 アルミフレーム アルミロール | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | 鋳造 アルミフレーム ナイロンロール | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | 鋼板ベース アルミニウムロール | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | 鋼板ベースナイロンロール | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | 鋼管枠 アルミロール | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | 鋼管枠 ナイルンロール | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | 鋼管 長脚 アルミロール | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | 鋼管 長足ナイロンロール | 7.8 |
注: ロールは,直径 Ø200mm までの異なる地下電源ケーブルを設置するために使用されます. あなたのケーブルサイズに応じて適切なロールを選択してください.
すべての束は,ベアリングに固定されています. フレームは,電圧鋼で作られています.

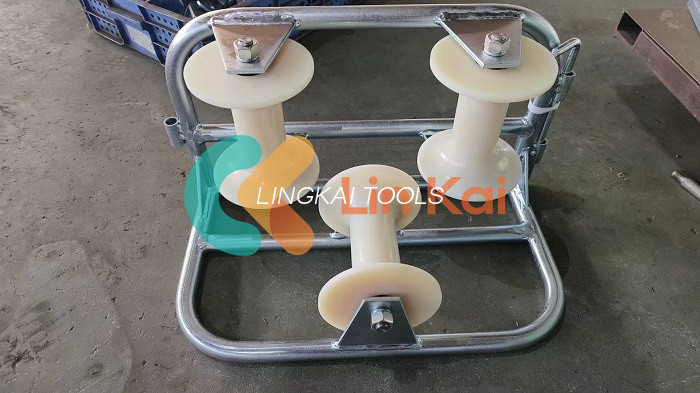

ケーブルコーナーローラー
| 商品番号 | モデル | 作業負荷 (KN) | ケーブルのサイズ (mm) | 体重 (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
適用:ケーブルコーナーロールは,溝の角に電源ケーブルを設置するために使用されます.
束はアルミやMCナイロンで作られ,すべての束はベアリングに固定されています.
ローラーフレームは,電熱鋼で作られ,角を回るケーブルを導くのに適した曲がりを形成するためにステークピンで結びつけることができます.
導線と支線ケーブルは,通常ケーブル線に沿った曲がり角に設置されるケーブルポリーを使用することで達成できます.この 滑輪 は,電線 が システム に 移動 する とき,電線 を 導い て 支える ため の 役目 を 果たす.
ケーブルはシステム内の複数の点を通過しなければならないし,ケーブルポリーが,ケーブルが放り込みや扭曲なしに意図された経路をたどることを保証するのに役立ちます.この問題はケーブルの重さによって引き起こされる可能性があります環境要因や他の外的影響
私たちの電気ケーブル引くツールは,様々なアプリケーションのための信頼性と効率的なケーブル引くソリューションを提供するように設計されています.私たちの経験豊富な技術サポートチームは,私たちの製品の使用や保守に関する質問や懸念に役立ちます製品修理,校正,訓練など,様々なサービスを提供しています.私たちの技術サポートとサービスについての詳細情報のために私たちと連絡してください.
